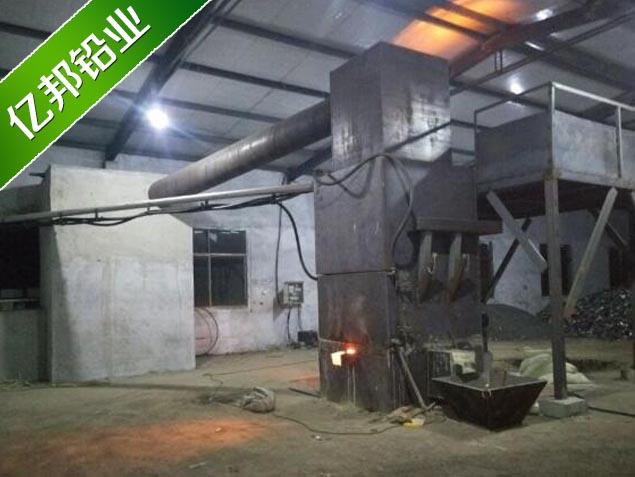

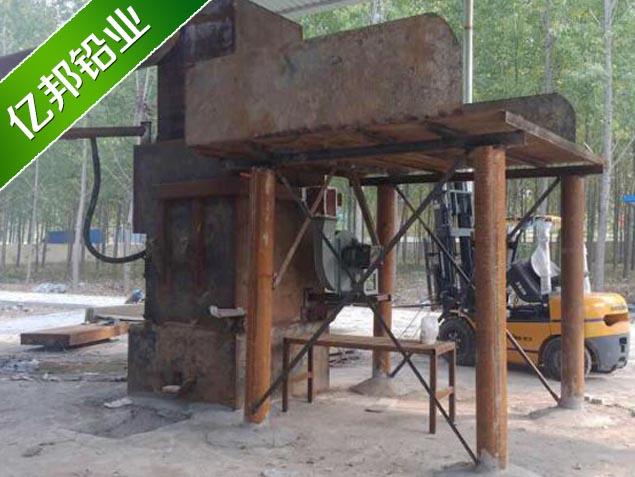

一些提炼铅设备的封口经常会发生一些故障，像发黑、发红等现象都是一些比较常见的故障，焦虑过低的时候就容易出现风口发黑的现象还会造成风口空洞，这些故障应该如何处理呢？

风口常见故障是：发黑、发红、发暗、发空、发硬。

其产生的原因：

1、焦率太低，造成风口发黑、发暗；

2、焦率太高，焦点上移，风口区变冷而引起发黑；

3、风口上方长炉结，造成风口区出现空洞；

4、焦炭分布不均匀，炉中心焦炭不足，造成中心发硬；

5、水冷水套水温太低，造成风口区冷凝或发红。

消除的措施：

1、调整焦率，使风焦比适当；

2、改进布料方法，使焦炭在炉内均匀分布；

3、集中压一次底焦，提高风口区温度；

4、及时清除炉结；

5、调整水套冷却水量，以提高出水温度。

风口上渣是鼓风炉熔炼过程中最常见的故障之一，产生原因是：咽喉堵塞，未及时处理；虹吸堵塞，使炉内液面升高，咽喉或虹吸堵塞，处理时间长；炉缸内长“横隔膜”；突然停风，造成风压猛降，炉缸内熔体回升；由于炉内悬料崩塌，炉缸熔体回升；停风前未将粘渣排净，或准备工作未做好开风时，炉况未能及时转入正常或由于渣坝太高。

处理方法：

1、加强对虹吸、咽喉的检查，发现堵塞，迅速处理，保证畅通；

2、用氧气烧穿炉内“横隔膜”；

3、突然停风，应迅速打开几个风口大盖，使熔渣排出，以免将风口全部堵死；

4、稳定风压，防止因炉内阻力过大，使风机跳闸；

5、计划停风，必须先将炉内粘渣排尽，开风前从咽喉眼往炉内用氧气烧透；

6、发现风口上渣，必须降低渣面，此时不许降风压或者打开风口大盖处理，更不准停风。待风口上渣现象消失，才能将冷凝物排除保证风口畅通；

7、如果风口全部堵死，可设法间隔打通几个风口，死风口不送风，活风口送风，使邻近风口冷凝物熔化后，再行处理打通送风。

如果您在使用设备的过程中遇到了什么问题欢迎拨打本公司的电话，我们将会为您进行专业的解答。
