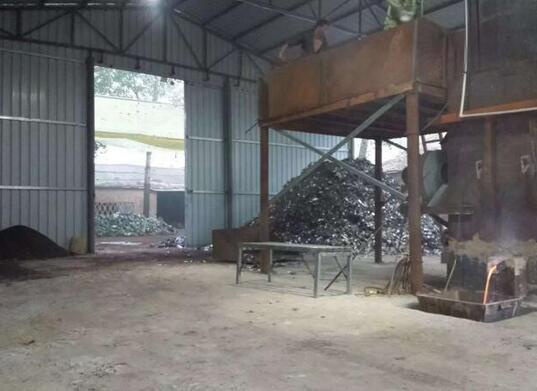

鼓风机也是一种专业的提炼铅设备，这种设备在使用一段时间之后也比较容易出现炉结，这种物质会在一定的程度上影响设备的使用以及设备的工作效率，下面我们就来了解一下这种现象出现的原因以及处理的方法吧！

风口上部炉结生成的特征：

1、风口黑暗，钎子捅时发硬发粘；

2、水套中的水热交换差，进出口水温差小；

3、长炉壁上方降料缓慢。

防止及处理方法：

1、烧结块含锌不可过高，降低残硫，以防铅、锌硫化物大量存在；

2、适当提高焦率，增加焦炭层厚度以提高炉温；

3、当烧结块残硫高，则应降低料柱，以提高炉子的脱硫能力；

4、加入返渣，洗炉；

5、稳定汽包汽压或提高水套水温；

6、停止因炉结造成的暗风口送风(或送小风)，使炉结熔化直至风口变亮，逐渐送风至正常操作。

炉缸炉结生成原因：

1、炉料含硫化锌高，形成锌锍，粘附于缸壁上；

2、炉料含铜高，在炉缸内析出；

3、焦率过高，还原能力极强时，可能有大量的铁被还原，形成炉缸积铁，或生成大量黄渣，排除不及时，炉缸温度降低而冷凝形成炉结；

4、炉缸铅液少，热交换差，高熔点化合物凝结；

5、风压太低，风速太小，送不到炉子中心，则中心部分未熔化的炉料落入炉缸形成底结；

6、停风时间过长，次数过多，炉缸温度急剧下降。

炉结处理方法：

1、加入低锌返渣及低铜铅炉料，提高炉缸温度，促使炉结熔化；

2、改变风焦比，控制好还原气氛；

3、加入黄铁矿，使其熔化；

4、临时停风，用氧气烧穿横隔膜，使其熔化。

综上是由亿邦铅业为大家整理的，希望能帮到大家。本公司专业生产各种提取铅设备，如果大家感兴趣的话欢迎前来参观。
